中央空調維保之室外機安裝步驟知識大全

中央空調外機的安裝和我們家用的分體式空調是一樣的，主要考慮以下幾個方面。
第一，安全牢靠。支架的固定和機組的固定都要十分的牢靠，避免機組脫落。
第二，減震。機組和支架之間一定要加減震墊片，既能保護機組，又能防止噪音傳入室內。

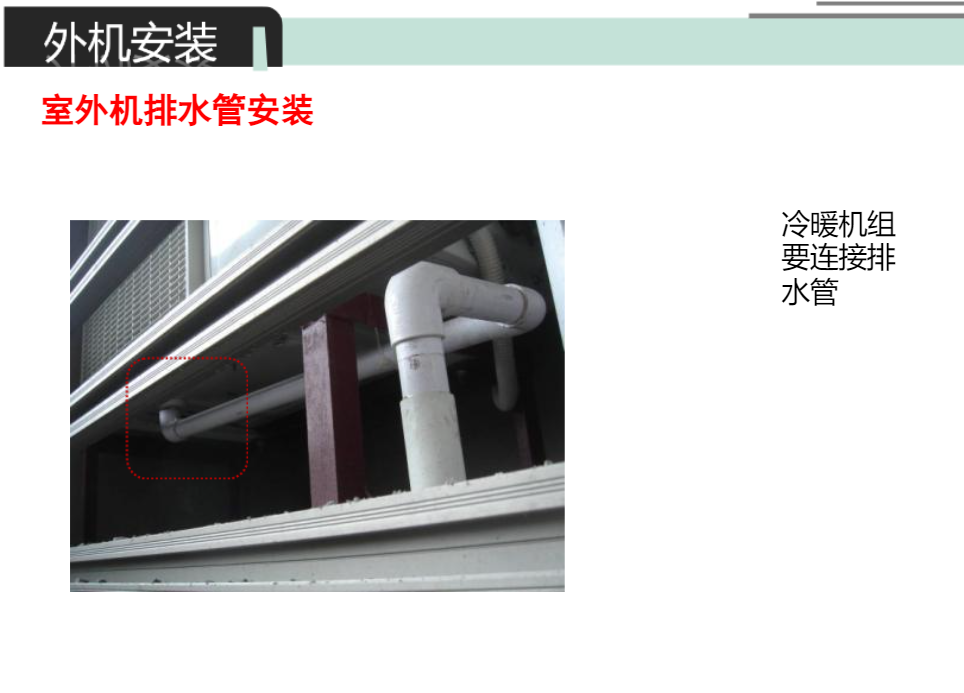

第三，要有充分的散熱空間。機組的右側進風側和后側進風側要保證30厘米以上的距離，而觸碰側，也就是機組的正前方要至少保證兩米的空間，頂部和機組的左側要保證50厘米以上的空間，這樣才能保證機組有充分的散熱空間和維修空間，不至于長時間運轉產生高壓保護等故障。再有一個就是冷暖機組一定要連接排水管，將這個時候產生的冷凝水排出，如果不安裝排水管，會導致冷凝水四處飄落，引起用戶的投訴。安裝完內外機部分，

接下來就介紹機組內外機的連接部分，也就是管線部分。先介紹一下銅管的操作，由于我們分管機不像多聯機，要用到分歧管，而且機組容量較小，銅管我們只需要采購盤管就可以了，這樣的話風管機的銅管就可以采用一整段的銅管，省去了焊接環節。所以針對銅管的操作基本上只有鋼管去毛刺，吹闊口等等操作。

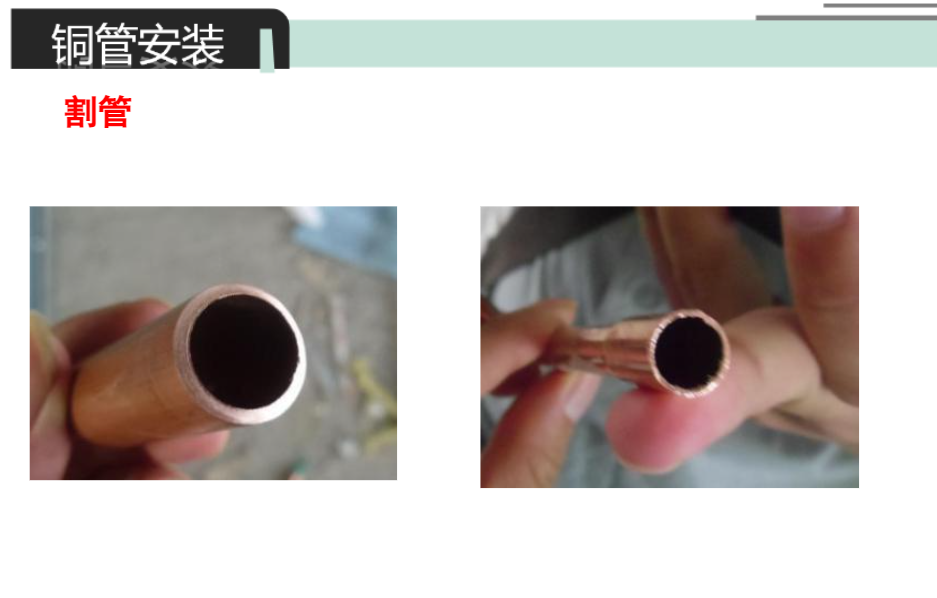

上述的兩張圖片，
第一張圖片顯而易見是用割管刀割的，光滑平整，而內部有少許的毛刺，我們只需要對內部的毛刺進行去毛刺處理即可。

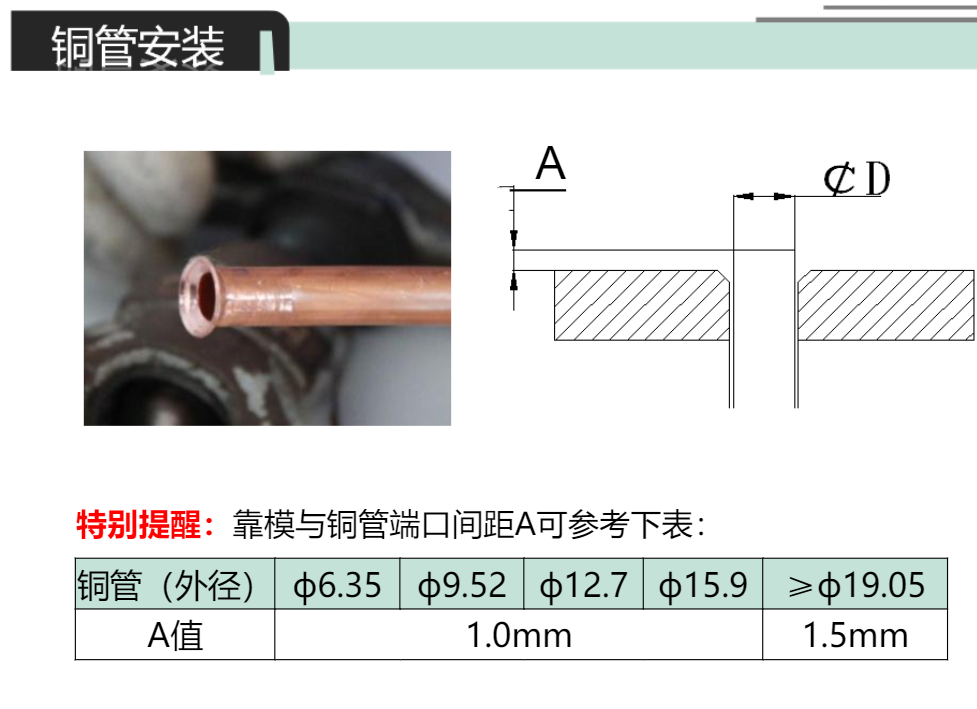

而第二張圖片是用手鋸割的渲染，進行了去毛刺處理，但是表面依舊粗糙，這樣的截面再進行擴口處理的時候非常容易開裂或者泄漏。所以在進行割銅管的時候一定要用割管刀，并且要進行去毛刺處理，去毛刺的時候要保證銅管口部朝下，避免銅屑進入銅管。去除毛刺后，要用氮?dú)鈱︺~管進行吹掃，保證銅管內部清潔。銅管連接內外機要進行精密連接，精密連接的時候預留的a值一定要合理，過大會導致邊緣開裂，過小的話會導致連接時泄漏。這里我們給出了一些數據以供大家進行參考。對接喇叭口的時候要保證銅管在一條直線上不可傾斜，然后用手旋緊螺母，之后用一個綠色扳手進行對內機上的螺母進行固定，再用另一個力矩扳手進行旋緊，旋緊的時候力度一定要適當，力度過大會導致銅螺母爆裂，過小會導致喇叭口泄漏。

如果只用一個扳手旋緊而不用另一個扳手固定的話，會導致機組銅管扭曲變形，同樣會產生泄漏。所以固定時切記要用雙扳手。銅管和水管的保溫連接處一定要用專業的膠水進行粘合，否則的話會產生凝露。

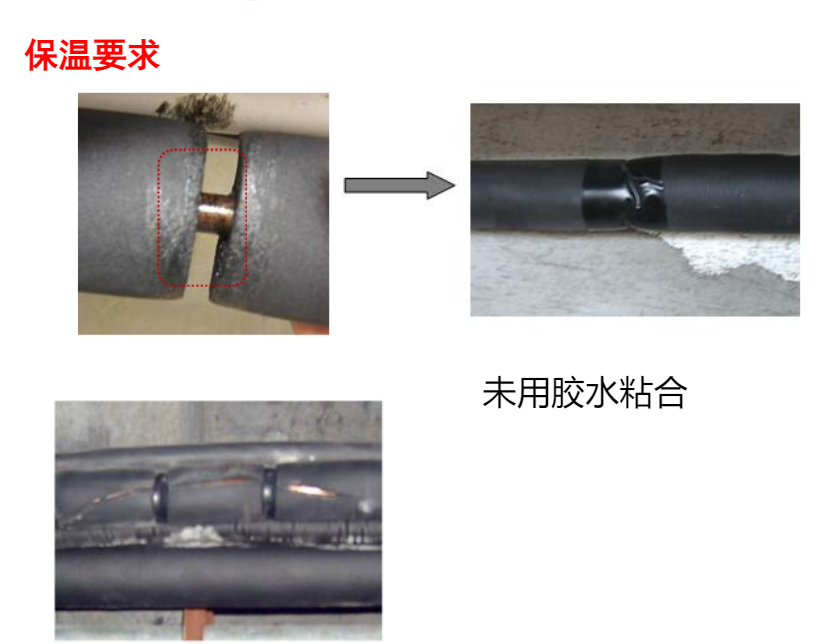

第一幅圖就是沒有用專業的膠水進行粘合，暴露在外面的銅管就會產生冷凝水。
第二幅圖是直接用膠帶進行連接，同樣會有空氣進入到膠帶的內部產生冷凝水。

第三幅圖保溫棉縱向有較長的端口，這種情況也必須用膠水進行粘合，而圖示操作只用膠帶進行了固定也是不可取的。冷凝排水管我們一般采用pvc管，水管之間的連接要用專用的pvc膠水。多個激素共同排水時，要保證支管的坡度大于1%，干管的坡度要保證3‰，以保證排水順利。冷凝水管和機組之間要用軟管進行連接，防止機組振動導致長時間水管硬連接處漏水。 Pvc以及機組的軟管連接處要用管箍進行固定，防止漏水。冷凝水管的固定間距不可過長，否則的話，水管在冷凝水的作用下會向下彎曲，從而在兩側產生氣囊，阻止冷凝水的順利排出。這幅圖就是工程上冷凝水管兩端固定間距過長而產生彎曲，導致排水不暢。下面這幅圖表列舉了我們排水管管徑和對應的間距，要求排水間距離不得大于圖表中所給的間距。銅管，液管和氣管的喇叭口以及冷凝水管的軟連接處，應用機組配備的專用保溫棉進行保溫。當然以上操作均要在保壓檢漏之后才能進行。

下面介紹一下電器的安裝。由于格力的風管機品種比較多，并且每一款機組連接的方式都不一樣，這里以a2風管機為準，講解一下電源線和通訊線的連接。其他型號的機組連接方式要根據機組所給的說明書進行連接。 A2連接共分為四種連接方式，第一種為小于五千瓦的機組，此機組為內機供電形式，內機連接電源，內機與外機之間要用含有地線的三線線進行連接， 6.5千瓦到7.5千瓦的機組為外機供電，內，外機同樣用含有地線的三線線進行連接，而十千瓦的機組由于容量較大，需要內外機分開進行供電。 7.5到14千瓦的機組是三相電機組，外機采用三相電源，應配備含有地線的五芯電源線進行連接，電機為220伏的單相電源，應配備含有地線的三芯電源線進行連接。不管哪種形式的電源線連接， a2系列風管機的通訊線連接都是一樣的，由外機的主板的接線端子連接到內機主板的接線端子上。電源線的安裝應注意以下事項。

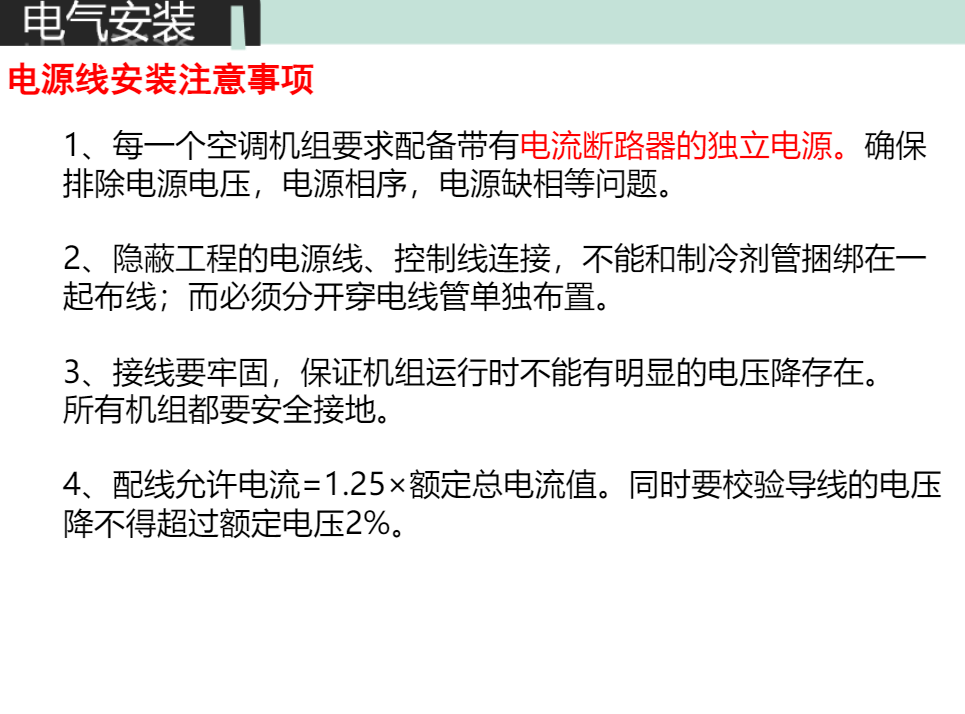

第一，每一個空調機組要求配備帶有電流斷路器的獨立電源，確保排除電源電壓，電源相序，電源缺項等問題。
第二，隱蔽工程的電源線，控制線連接不能和制冷劑管路捆綁在一起布線，而必須分開穿電線管單獨布置。
第三，接線要牢固，保證機組運行時不能有明顯的電壓降存在，所有機組都要安全接地。
第四， k線允許電流等于1.2。五乘以額定總電流值，同時要調減導線的電壓降不得超過額定電壓的2%。
